Perfis topográficos, blocos-diagramas e representação do relevo são recursos importantes para que os estudantes compreendam como as diferentes formas da superfície terrestre podem ser observadas e representadas; nesta atividade de Geografia para o 6º ano, os alunos exploram conceitos como altitude, curvas de nível, inclinação do terreno, perfis topográficos e representações tridimensionais por meio de textos, esquemas e situações de análise, em um material pronto para usar, com tudo para sala de aula.
A proposta estimula o pensamento espacial ao levar os estudantes a comparar diferentes maneiras de representar um mesmo terreno e perceber quais informações cada recurso evidencia. Além da interpretação de imagens e textos, a atividade trabalha associação, verdadeiro ou falso, questões objetivas, respostas discursivas e situações práticas que ajudam a relacionar a representação cartográfica às características reais do relevo.
Clique aqui para mais atividades de Geografia
Questões
| TEXTO-BASE PARA AS QUESTÕES 1 A 3 — Do terreno ao desenho O relevo da superfície terrestre apresenta partes mais altas, mais baixas, inclinadas ou quase planas. Para estudá-lo, os geógrafos usam diferentes formas de representação. O mapa com curvas de nível mostra a altitude por meio de linhas que unem pontos de mesma altura. O perfil topográfico funciona como um “corte lateral” do terreno: ele permite enxergar a sequência de subidas e descidas ao longo de um trajeto. Já o bloco-diagrama apresenta uma visão tridimensional esquemática, útil para observar, ao mesmo tempo, formas do relevo e relações espaciais entre seus elementos. |
1)De acordo com o texto, qual alternativa explica melhor o que é um perfil topográfico?
A) Um desenho que mostra apenas nomes de cidades e estradas.
B) Uma representação lateral das variações de altitude ao longo de um trajeto.
C) Uma fotografia tirada por satélite, sem indicação de alturas.
D) Uma tabela que registra somente a temperatura de um lugar.
2)Complete as frases com as palavras do quadro:
| curvas de nível • bloco-diagrama • altitude • perfil topográfico. |
a) Linhas que ligam pontos de mesma altura são chamadas de ________________________________.
b) A altura de um ponto em relação ao nível médio do mar é a ________________________________.
c) Uma visão tridimensional esquemática do relevo pode ser feita por meio de um ________________________________.
d) O “corte lateral” do relevo é chamado de ________________________________.
3)Explique, com suas palavras, por que duas representações diferentes do mesmo relevo podem ser úteis ao geógrafo. Cite pelo menos duas formas de representação mencionadas no texto.

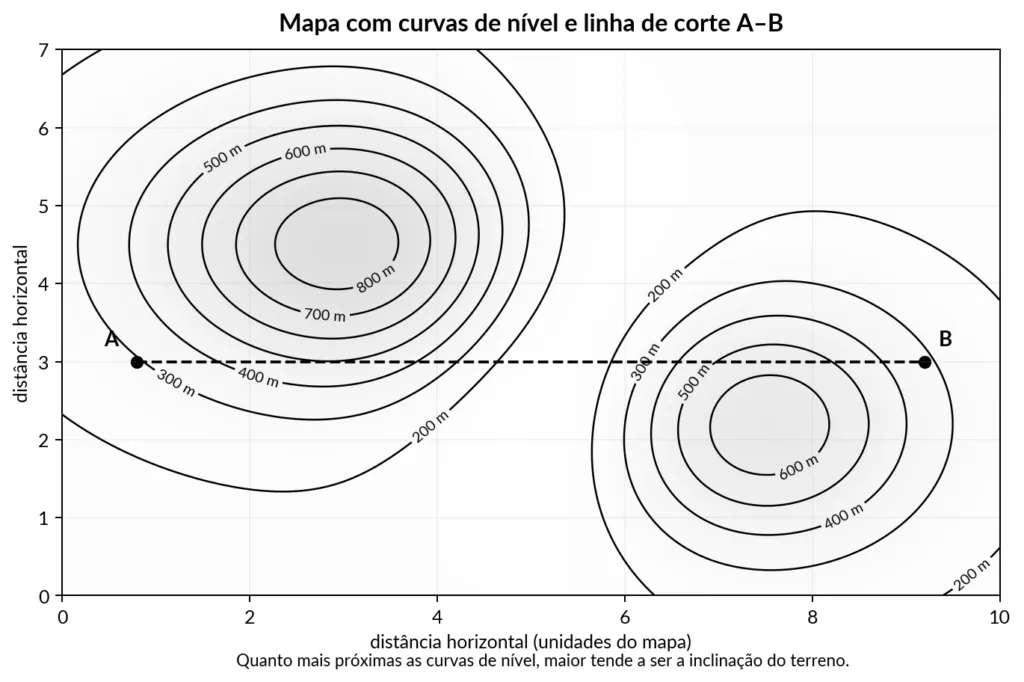

Figura 1 — Curvas de nível e linha de corte A–B.
| PARA AS QUESTÕES 4 A 6 — Como ler as curvas de nível Em um mapa topográfico, curvas de nível próximas umas das outras indicam que a altitude muda rapidamente em uma distância pequena, o que sugere uma vertente mais inclinada. Quando as linhas estão mais afastadas, a mudança de altitude tende a ser mais gradual. Uma linha de corte, como A–B, pode ser usada para construir um perfil topográfico do mesmo terreno. |
4)Observe a Figura 1. Em qual situação a inclinação do terreno tende a ser maior?
A) Onde as curvas de nível estão mais próximas umas das outras.
B) Onde não existe nenhuma indicação de altitude.
C) Onde as curvas de nível estão mais afastadas umas das outras.
D) Somente nos pontos A e B, independentemente das curvas.
5)Associe cada elemento à sua função. Escreva a letra correta ao lado de cada número.
1. ( ) Curva de nível 2. ( ) Linha A–B 3. ( ) Perfil topográfico 4. ( ) Bloco-diagrama
A. Representação tridimensional esquemática do relevo.
B. Linha que une pontos de mesma altitude.
C. Trajeto escolhido para realizar um “corte” no terreno.
D. Desenho lateral das variações de altitude ao longo do corte.
6)Analise as afirmações e marque V (verdadeiro) ou F (falso).
( ) Curvas de nível muito próximas podem indicar uma vertente íngreme.
( ) Todas as curvas de nível representam exatamente a mesma altitude.
( ) Um perfil topográfico pode ser construído a partir de uma linha de corte em um mapa topográfico.
( ) Um bloco-diagrama é uma representação exclusivamente plana, sem ideia de volume.

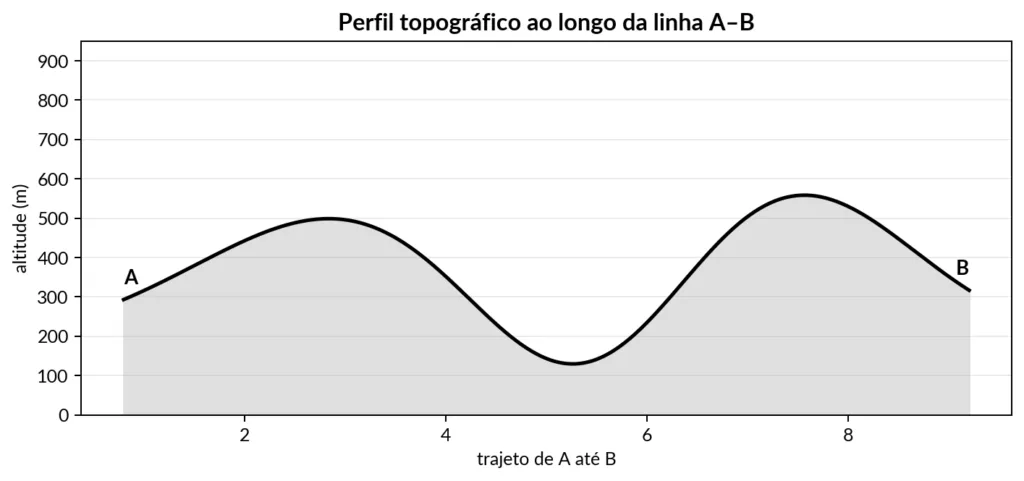

Figura 2 — Perfil topográfico correspondente ao trajeto A–B da Figura 1.
7)Observe a Figura 2 e responda.
a) O trajeto de A até B apresenta uma única subida contínua ou alterna subidas e descidas?
b) Qual faixa de altitude contém o ponto mais alto do perfil?
A) Entre 100 e 200 m.
B) Entre 300 e 400 m.
C) Entre 500 e 600 m.
D) Entre 700 e 800 m.
8)Imagine que uma estrada será planejada entre A e B. Por que o perfil topográfico pode ajudar os profissionais a avaliar o percurso antes da obra? Responda citando uma informação que o perfil oferece.

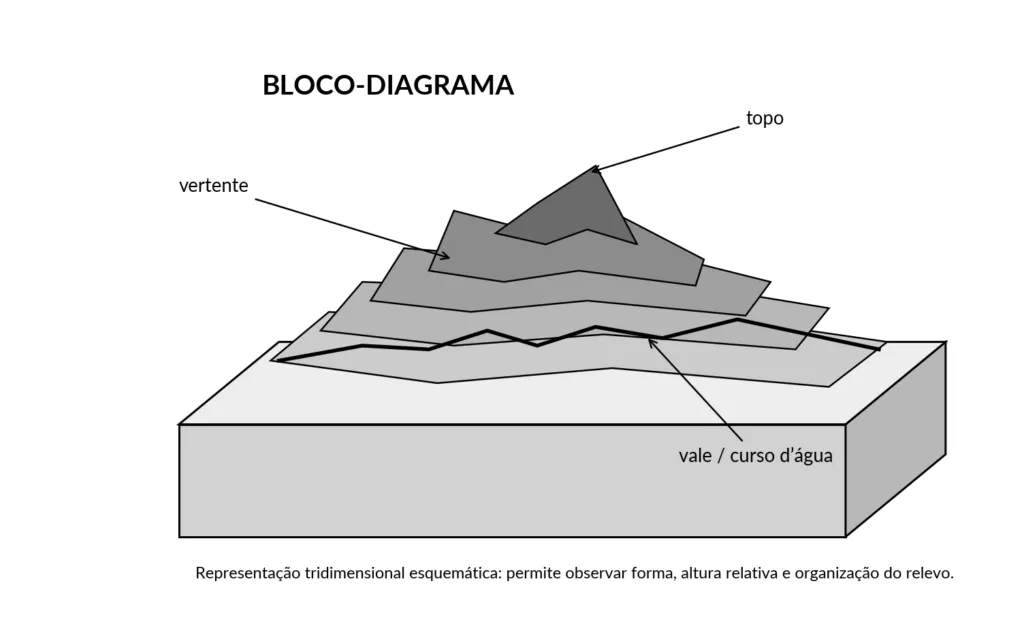

Figura 3 — Exemplo de bloco-diagrama do relevo.
| PARA AS QUESTÕES 9 E 10 — Escolhendo a melhor representação Cada representação destaca certas informações. Um mapa com curvas de nível é eficiente para localizar altitudes e comparar inclinações em uma visão superior. O perfil topográfico evidencia a sequência de elevações e depressões ao longo de um corte. O bloco-diagrama facilita a percepção de volume e da disposição espacial de formas como topos, vertentes e vales. Por isso, a escolha depende da pergunta que se deseja responder. |
9)Leia as situações e indique a representação mais adequada: mapa com curvas de nível, perfil topográfico ou bloco-diagrama.
a) Um grupo quer visualizar as subidas e descidas encontradas em uma trilha específica. ________________________________
b) A turma precisa perceber o relevo como uma forma com volume, observando topo, vertente e vale. ________________________________
c) Um estudante quer comparar, em visão de cima, áreas com curvas mais próximas e mais afastadas. ________________________________
10)Desafio de representação: usando as Figuras 1 e 2 como referência, escreva um pequeno roteiro de três etapas para transformar uma linha de corte de um mapa com curvas de nível em um perfil topográfico. Depois, explique qual cuidado é importante para não distorcer a ideia do relevo.
Habilidades trabalhadas
| Código | Descrição |
|---|---|
| EF06GE09 | Elaborar modelos tridimensionais, blocos-diagramas e perfis topográficos e de vegetação, visando à representação de elementos e estruturas da superfície terrestre. |
Gabarito da atividade de perfis topográficos
Atividade 1:B — Uma representação lateral das variações de altitude ao longo de um trajeto.
Atividade 2:a) curvas de nível; b) altitude; c) bloco-diagrama; d) perfil topográfico.
Atividade 3:Resposta esperada: o aluno deve explicar que representações diferentes destacam informações diferentes. Ex.: curvas de nível permitem comparar altitudes e inclinações em visão superior; perfil topográfico mostra subidas e descidas lateralmente; bloco-diagrama evidencia volume e organização espacial do relevo.
Atividade 4:A — Onde as curvas de nível estão mais próximas umas das outras.
Atividade 5:1-B; 2-C; 3-D; 4-A.
Atividade 6:V; F; V; F.
Atividade 7:a) Alterna subidas e descidas. b) C — Entre 500 e 600 m.
Atividade 8:Resposta esperada: o perfil mostra a variação de altitude, as subidas, descidas e trechos mais íngremes ao longo do percurso, ajudando a antecipar dificuldades de implantação. Aceitar respostas equivalentes.
Atividade 9:a) perfil topográfico; b) bloco-diagrama; c) mapa com curvas de nível.
Atividade 10:Resposta possível: 1) marcar os pontos em que a linha de corte cruza as curvas de nível; 2) transferir as distâncias e altitudes para um eixo horizontal e vertical; 3) ligar os pontos para formar o perfil. Cuidado esperado: manter uma escala coerente e respeitar as altitudes/distâncias para não exagerar ou achatar indevidamente o relevo. Aceitar formulações equivalentes.
